06-File-Management

Directory

File Directory

• Directory도 일종의 파일이다
• 해당 파일 FCB의 식별자만 저장한다

inode (index node)

• Unix에서는 FCB와 inode가 같다
• 모든 파일, 폴더가 Unique한 값을 가진다. (root는 2로 고정)

File Systems

파티션의 구조

• boot block, super block, FCB list, data blocks

Partition Control block (Super block)

• blocks 개수, free data blocks 개수, free data blocks list 저장
• inode table, free inode 개수, free inode list 저장

File Control Block (FCB)

• UNIX에서 128byte의 크기를 가진다
• 파일 이름, 파일 크기, uid, gid, 파일 주소 등등 저장

Management of Data Blocks

Contiguous Allocation

• 각각의 파일을 연속적으로 저장
• Direct Access
• File grow problem 존재
• External fragmentation, Internal fragmentation 발생

Chained Allocation

• Direct acess
• File grow problem X
• External fragmentation X
• Poor data safety (앞 블록에 문제가 생기면 뒤 블록도 사용 불가능)

Indexed Allocation (현대에 사용)

• Direct access
• File grow problem X
• External fragmentation X
• Medium level data safety (index block만 괜찮으면 된다)
• Index block이 추가로 필요하다

Free-Space Management

• Counting
  • N-M…
  • N번부터 M개의 블록이 비어있다.
• Linked List
  • 비어있는 블록들을 연결리스트로 관리한다.
• Grouping
  • 비어있는 블록들을 그룹으로 관리한다.
• Bit Vector
  • 모든 블록들을 비트로 관리한다. (0이면 사용 중, 1이면 비어있음)
  • 단점 : 용량을 많이 차지한다.

File System Example (UNIX)

Addresses of Data Blocks

• Index 블록 하나는 4096 byte
• 4096 / 4 = 1024개의 블록 주소를 저장할 수 있다.
• 10개의 data blocks는 inode내(direct block field)에 저장한다

Data Block Addressing

• direct block 10개 : 40KB (10 X 4 X 2^10 bytes)
• single indirect block 1개 : 4MB (4KB X 2^10 = 2^22 bytes)
• double indirect block 1개 : 4GB (4KB X 2^10 X 2^10 = 2^32 bytes)
• triple indirect block 1개 : 4TB

File System Example (Linux)

Virtual File System 적용

Linux Inode

• Inode의 크기 : 128 bytes (ext2, ext3), 256 bytes (ext4)
• Direct block 12개, Indirect block 3개

07-IO-Management-Disk-Scheduling

Kernel Modules for IO Management

Kernel I/O Management

1. Device Scheduling
2. Error handling
3. Buffering (copy semantics를 유지)
4. Caching : 빠른 속도를 위해 사용
5. Spooling : 보조 기억 장치에 임시로 저장 (여러 사람이 공유하기 때문)

Interrupt handling

Interrupt

• 주변 장치 -> OS : 비동기적 이벤트의 발생을 알림
• IDT (Interrupt Descriptor Table = IVT) : 인터럽트 번호와 ISR의 주소를 저장
• ISR (Interrupt Service Routine) : 인터럽트 발생 시 실행되는 함수
• Interrupt 처리 과정
  1. Mode change
  2. IDT에서 ISR의 주소를 찾아서 실행
  3. ISR에서 급한 일 부터 처리, 필요하면 미룬다
  4. Scheduler가 할 일을 결정

Trap

• OS에게 동기적 이벤트의 발생을 알림
• 예) div_by_zero, seg_fault, protection_fault, page_fault
• page fault만 프로세스를 종료 시키지 않음
• Kernel은 Interrupt와 같은 방식으로 처리

System Call

• Process -> OS : 동기적 이벤트의 발생을 알림
• System call 처리
  1. Using system call table ex) int $0x80
  2. sysenter 명령

I/O Control : Polling

I/O Control

• Polling : 주기적으로 I/O 장치의 상태를 확인
• Interrupt-driven I/O : I/O 장치가 인터럽트 발생
• DMA(Direct Memory Access) : CPU의 개입 없이 메모리와 주변장치 사이의 데이터 전송

Polling

• Busy-wait cycle
  • Host가 busy bit를 반복적으로 확인
  • Host가 write bit 설정, data-out register에 데이터 저장
  • Host가 command-ready bit 설정
  • Controller가 command-ready bit 설정을 확인하면 busy bit 설정
  • Controller가 control register (write command)를 읽고, data-out register의 데이터를 읽는다
  • I/O가 끝나면 controller가 command-ready bit, busy bit 해제

• 특징
  • I/O가 빨리 끝나면 효율적, 늦게 끝나면 비효율적

I/O Control : Interrupt I/O, DMA

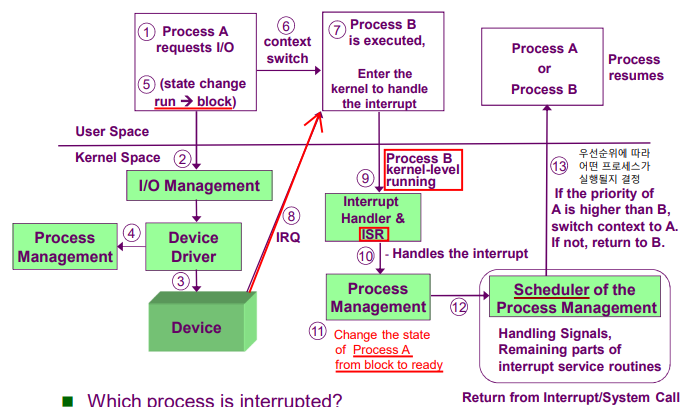

Interrupt-Driven I/O

• 1~3은 Polling과 동일
• 4 : Process management를 통해 Context switch
• 8 : IO가 끝나면 Interrupt ReQuest(IRQ)를 cpu에게 보낸다

• 장점 : 주어진 시간안에 많은 프로세스 수용 가능, I/O가 느릴수록 효율적
• 단점 : I/O가 빠르면 비효율적 (잦은 Context Switch, mode change)

DMA (Direct Memory Access)

• 기존 방식은 무조건 processor를 거쳐가야한다
• DMA 모듈이 I/O와 Memory 사이 역할 수행, 끝나면 Interrupt 발생
• 장점 : CPU가 다른 작업 가능, 빠르다

Disk Scheduling

Disk Structure

• Sector, Track, Cylinder
• Disk는 logical block의 배열이다

Timing of a Disk I/O Transfer

• Seek time : 성능에 큰 영향을 미친다
• Rotational delay
• Transfer time

Disk Scheduling Policies

• FIFO
  • 요청 순서대로 처리
• SSTF (Shortest Seek Time First)
  • 현재 위치에서 가장 가까운 요청을 처리
  • starvation 문제 발생 (예를 들어 작은 숫자만 나오면?)
• SCAN (Elevator Algorithm)
  • 한 방향으로 훑으면서 처리
• 성능 비교
  • SSTF > SCAN > FIFO

Disk Cache

• Main memory에 몇몇 섹터의 복사본을 저장
• Replacement Policy
  1. LRU (Least Recently Used)
  • 가장 오랫동안 사용하지 않은 섹터를 교체
  1. LFU (Least Frequently Used)
  • 가장 적게 사용된 섹터를 교체

RAID

RAID

Redundant Array of Inexpensive Disks : 저렴한 여러 개의 디스크 묶음

RAID 0 (non-redundant)

• 데이터를 여러 디스크에 분산 저장
• 장점 : 용량이 4배
• 단점 : 하나의 디스크가 고장나면 모든 데이터 손실

RAID 1 (mirrored)

• RAID 0을 복제
• 장점 : 신뢰성이 높다
• 단점 : 디스크가 2배로 들어간다

RAID 3 (bit-interleaved parity)

• 한 디스크에 parity bit를 저장 (같은 위치의 bit들의 parity)
• 장점 : 하나의 디스크 복원 가능
• 단점 : 어떤 디스크가 고장났는지 알 수 없다, 5개를 동시에 읽어서 느림

RAID 4 (block-level parity)

• 한 디스크에 parity bit를 저장 (같은 위치의 block들의 parity)
• 장점 : 블록 단위 -> 병렬적으로 IO 가능 (RAID 3보다 빠름)
• 단점 : 어떤 디스크가 고장났는지 알 수 없다

RAID 5 (block-level distributed parity)

• RAID 4와 동일하나 parity bit를 여러 디스크에 분산 저장

RAID 6 (dual redundancy)

• RAID 5와 동일하나 parity bit를 2개 저장 (1개는 odd, 1개는 even)
• 장점 : RAID5 보다 높은 신뢰성

RAID 01, RAID 10

• RAID 0과 RAID 1을 합친 것
• RAID 01 < RAID 10

08-Memory-Management

Memory Management

Memory Management Requirements

• Memory Allocation : 프로세스별로 메모리 할당
• Memory Protection : 각 프로세스가 허용된 영역만 접근 가능
• Relocation : 흩어진 작은 공간을 합치기
• Sharing : 부모 자식 프로세스 간 shared memory

Memory Partitioning

• Fixed Partitioning : 같은 크기의 공간으로 나눠서 할당

  • 장점 : 간단하다
  • 단점 : 내부 단편화 발생

• Dynamic Partitioning : 프로세스 크기에 맞게 할당

  • 장점 : 내부 단편화 발생 X
  • 단점 : 외부 단편화 발생 (compaction을 통해 해결 가능 but, overhead가 크다)

• Dynamic Partition Placement Algorithm

  • First-fit : 처음으로 맞는 공간에 넣는다
    • 장점 : 빠르다
    • 단점 : 메모리 효율이 좋지 않다
  • Best-fit : 끝까지 조사해서 가장 비슷한 곳에 할당
    • 장점 : 느리다
    • 단점 : 메모리 효율이 좋다

Buddy System

• Allocation
  • 2^k 크기의 공간을 할당
• Deallocation
  • Buddy 한 쌍이 모두 free인 경우, 합친다 (탐색 Overhead를 줄이기 위해)
• 장점 : 외부 단편화가 거의 없다
• 단점 : 내부 단편화 발생

Virtual Address Space

Type of Memory Addresses

• Physical address : 실제 메모리 주소
• Logical address : 프로세스가 보는 주소
• Virtual address : Virtaul memory의 Logical address
• Relative address (주소 계산 방식) : 상대적인 주소

Virtual Address Space

• 크기 : 4GB (32bit 컴퓨터) : 0x00000000 ~ 0xFFFFFFFF
• kernel - stack - heap - bss - data - code

Address Binding

Address binding

• instruction과 데이터의 Physical address를 알아내는 것
• 3가지 상황에 일어날 수 있다 (Compile time, Load time, Execution time)

Compile time binding

• Compile할때, base address를 알려줌으로써 미리 physical address를 넣어놓는다
• Logical address = Physical address
• 문제점 : Relocation 불가 (base address가 바뀌면 다시 compile 해야함)

Load time binding

• Load할때, physical address를 계산
• Logical address = Physical address
• 문제점 : Relocation 불가

Execution time binding

• 실행할 때, physical address를 계산
• Logical address != Physical address

Relocation

• 일어나는 이유 : Swapping, Compaction

Hardware for Execution Time Binding

• Base register : 시작 주소
• Bounds register (limit register) : 끝 주소
• Adder가 Base Register + releative address 계산
• Comparato가 Bounds Register와 비교
• 영역 밖인 경우 Segementation Fault(Trap) 발생

Paging

Paging

• 프로세스를 같은 크기의 페이지로 나눈다
• page size = frame size = disk block size = 4KB
• Internal fragmentation 발생 (무시 가능)

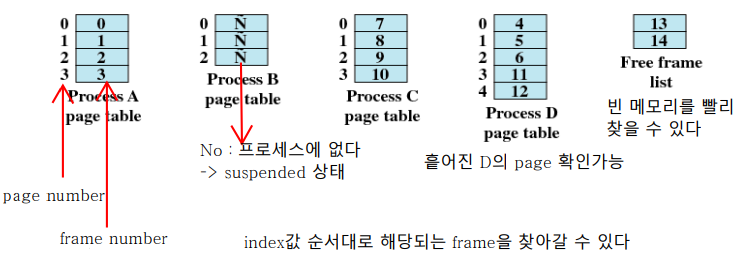

Page Table

• PCB에 저장 되어서 관리
• Virtual Memory 사용 시 N과 frame number가 섞여서 존재

Page number and offset

• Logical address = Page number + offset
• Page size 16 Bytes (128bit), 8 bit address인 경우
• 필요한 주소 개수 = 128 / 8 = 16개
• offset = 4bit (2 ^ 4 = 16)
• page number = 8 - 4 = 4bit (남는 거)

Address translation in Paging

• Logical address -> Physical address
• offset은 그대로, page 번호만 frame 번호로 바꾼다

Segmentation

• 프로세스를 다른 크기의 논리적 단위인 세그먼트로 나눈다
• Dynamic partitioning과 유사

• 논리적으로 비슷한 것들을 묶는다.

09-Virtual-Memory

Advantages of Virtual Memory

Virtual Memory

• 전체 프로세스가 메모리에 올라갈 필요가 없다
• 더 많은 프로세스 수용 가능 -> swap 빈도 감소, 좋은 반응성
• 전체 메모리 보다 큰 프로세스도 실행 가능

Types of Memory

• Real Memory
  • address : Real address, Physical address, Absolute address
• Virtual Memory
  • address : Logical address, Virtual address

Execution of a Program

• Resident set : Main memory에 존재하는 프로세스 집합
• Main Memory에 없는 Page가 필요한 경우 -> Page fault (interrupt)
• 해당 프로세스 block -> 다른 프로세스 실행 -> Disk I/O 끝나면 다시 ready

Principle of Locality

• 프로세스의 프로그램 및 데이터 참조는 뭉친다는 성질
• Virtual Memory가 효율적인 이유 중 한 가지

Demand paging

Demand paging

• Virtual Memory의 두가지 방법
  1. Demand paging
  2. Demand segmentation : 느려서 사용 하지 않는다

Address Translation in demand paging

• Page table base register에 page table 시작 주소를 저장
• 매번 2번씩 Main memory를 access할 필요 없음

Page Table Entry

• P	M	R	U	W	COW	page frame number (p`)

• P : present(valid) bit : Main memory에 존재하는지 여부
• M : modified bit : 페이지가 수정되었는지 여부
• R : referenced bit : 페이지를 접근한적 있는지 여부
• U : user mode : User context에 해당하는지 여부
• W : writable : 페이지가 쓰기 가능한지 여부
• COW : copy-on-write : 페이지를 부모랑 공유하는지 여부

Modify Bit in page table

• M bit가 0이면 디스크에 반영하지 않고 삭제 가능

Sharing of Pages

• 같은 페이지를 공유해야할 때, Page table에 같은 주소를 저장

Multi-level Page Table

Size of Page tabbles

• 큰 프로세스는 1개의 page table로 처리불가
• -> Multi-level apge table

Two-Level Scheme for 32-bit address

• 1개의 Page Table이 수용하는 페이지수는 = 1K개
• 4GB User address space = 1M개의 페이지
• -> 페이지 테이블이 더 필요

Two-Level Paging Example

• Page number가 2개 존재
• page number1 : 10bit
• page number2 : 10bit
• page offset : 12bit

Addres-Translation Scheme

• Page 크기 4096B / Page table크기 4B = 1024
• -> page number의 개수 = 10bit (2^10=1024)
• 페이지의 크기 4096B이기 때문에
• -> Offset bit = 12bit (2^12=4096)

Translation Lookaside Buffer

Translation Lookaside Buffer

• 계층이 많아지면 시간이 오래걸린다
• TLB에 access한 순서대로 저장
• TLB는 병렬로 탐색, O(1)로 탐색가능
• TLB 확인 -> 없으면 Page table 확인 -> 없으면 Page fault

Effective Access Time

• Memory cycle = 1이라고 가정
• TLB 읽는 시간 = $\varepsilon$
• TLB hit ratio = $\alpha$
• EAT = TLB에 있을 때 걸리는 시간 + 없을때 걸리는 시간 $$ EAT = (\varepsilon+1)\alpha + (\varepsilon+1+1)(1-\alpha) = 2+\varepsilon-\alpha $$

Page Replacement

Replacement Policy

• Main Memory가 꽉차면 page를 swap out 시켜야한다

Basic Replacement Algorithms

• FIFO
  • 가장 오래된 페이지를 교체
  • 비효율적
• Optimal policy
  • 가장 나중에 사용될 페이지를 교체
  • 나중에 어떤 page가 필요할지 아는 경우 사용가능
• Least Recently Used (LRU)
  • 가장 오래전에 사용된 페이지를 교체
  • 마지막으로 언제 쓰였는지 항상 찾아야 한다 -> Overhead 발생
• Clock Policy (Second change algorithm)
  • 돌아가면서 user bit -= 1
  • user == 0이면 교체
  • 페이지를 사용하면 user 비트 = 1
• 성능 비교
  • FIFO < Clock < LRU < OPT
• Enhanced Clock Policy
  • U비트와 M비트에 따라 우선순위 부여
  1. U = 0, M = 0
  2. U = 0, M = 1
  3. U = 1, M = 0
  4. U = 1, M = 1

Performance of Demand Paging

• Page Fault Rate = page fault 횟수 / page 불러오는 횟수
• Effective Access Time(EAT)
• = (1-p) x memory access + p x (page fault overhead + swap page out + swap page in + restart overhead)
