소프트웨어공학

1장 소프트웨어 공학 개요

소프트웨어의 종류

• 주문형, 패키지형, 임베디드 시스템
• 실시간 소프트웨어, 자료처리 소프트웨어

소프트웨어 공학의 정의

• IEEE : 소프트웨어의 개발, 운용, 유지보수 및 파기에 대한 체계적인 접근
• W.Humphrey : 질 좋은 소프트웨어를 경제적으로 생산하기 위하여 공학, 과학, 수학적 원리에 의하여 소프트웨어를 개발해야한다

소프트웨어 품질 (효-용-신-유-재-)

• 효율성(efficiency)
• 사용용이성(usability)
• 신뢰성(reliability)
• 유지보수성(maintainability)
• 재사용성(reusability)

소프트웨어 프로젝트 작업

1. 요구분석과 명세화

• 도메인 분석, 문제 정의, 요구 추출, 요구 분석, 요구 명세화

2. 설계 : 가용한 기술로 어떻게 구현되어야하는지 기술

• 시스템 엔지니어링, 소프트웨어 아키텍쳐
• UI 설계, DB 설계

3. 모델링 : 도메인이나 소프트웨어의 표현을 만들어 나가는 과정

• 유스케이스 모델링
• 정적 모델링, 동적 모델링, 행위 모델링

4. 프로그래밍
5. 품질보증

• 리뷰, 인스펙션, 테스트

6. 배포
7. 프로세스 관리

2장 소프트웨어 프로세스

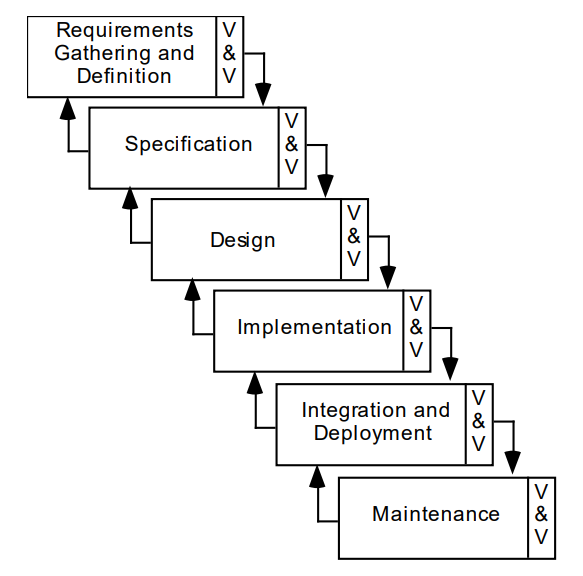

폭포수 모델 (Waterfall Model)

• 각 단계가 다음 시작 전에 끝나야 함 -> 느림
• 프로토타입과 재사용의 기회가 줄어듦

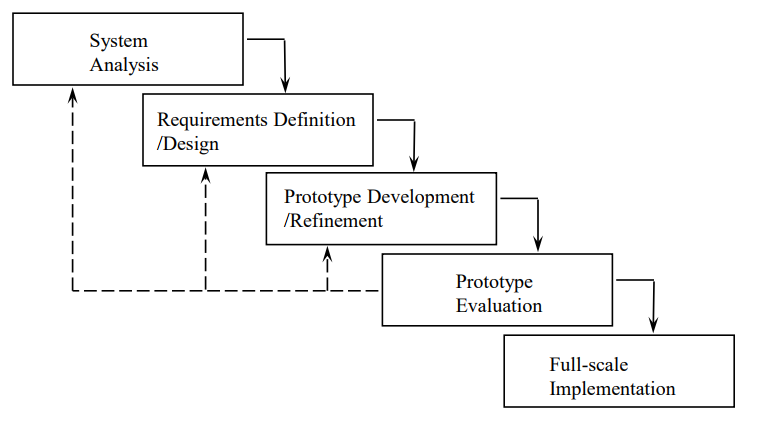

프로토타입 모델 (Prototyping Model)

• 인간-기계 상호작용 프로토타입
• 프로토타입을 만든다 - 프로토타입을 평가한다

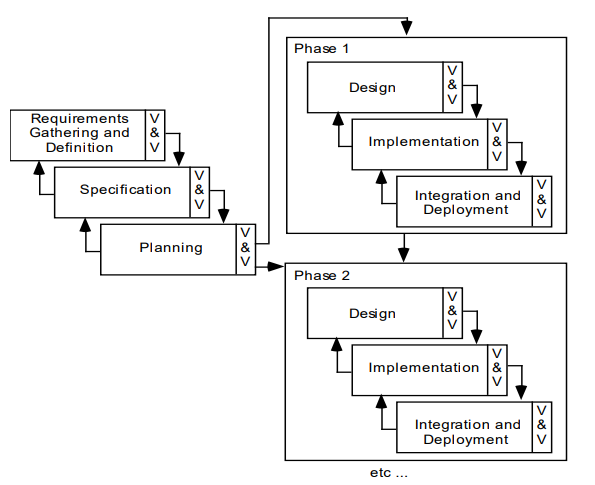

점증적 모델 (Incremental Model)

• 점증적 방법: 기능별로 릴리즈
• 반복적 방법: 릴리즈 할때마다 기능의 완성도를 높인다
• 기능이 부족하더라도 빨리 릴리즈 가능

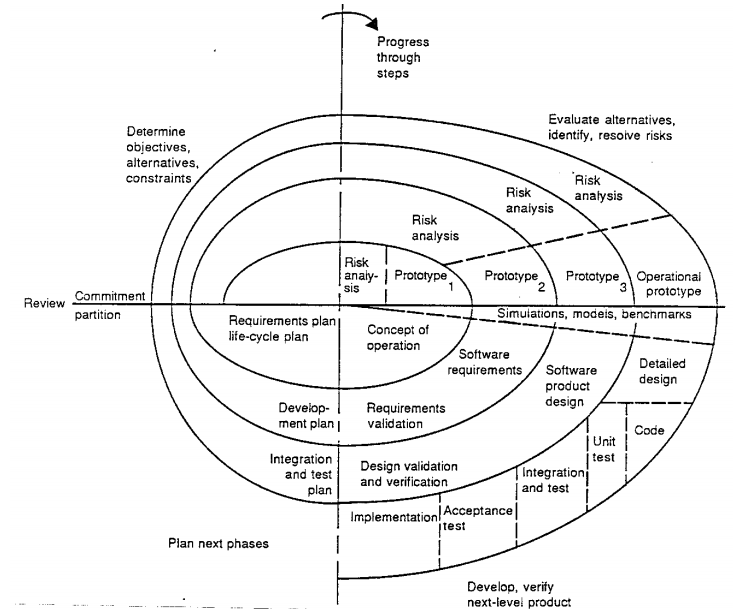

나선형 모델 (Spiral Model)

• 진화 단계
  1. 계획 수립
  2. 위험 분석
  3. 개발
  4. 평가
• 반복적인 개발 및 테스트 -> 강인성 향상
• 관리, 위험 분석이 중요

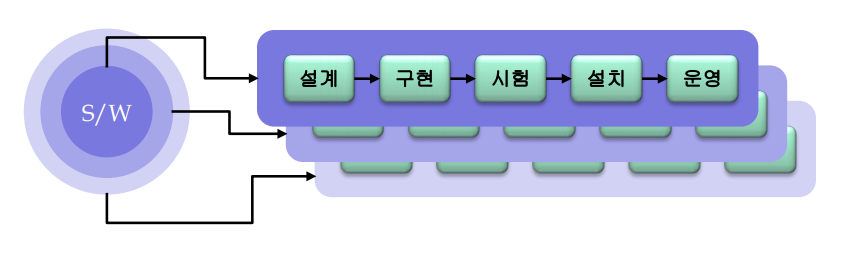

진화적 모델 (Evolutionary Model)

• 초기에 요구사항을 파악하기 힘들고 구현이 어려운 경우, 요구사항 분석을 한 번이상 반복
• UP (Unified Process)
  • 도입 단계 : 프로젝트의 범위를 설정, 목표를 명확히
  • 정련 단계 : 요구를 찾아내어 설계를 완성
  • 구축 단계 : 제조 단계, 요구의 테스트 마무리
  • 전환 단계 : 릴리즈

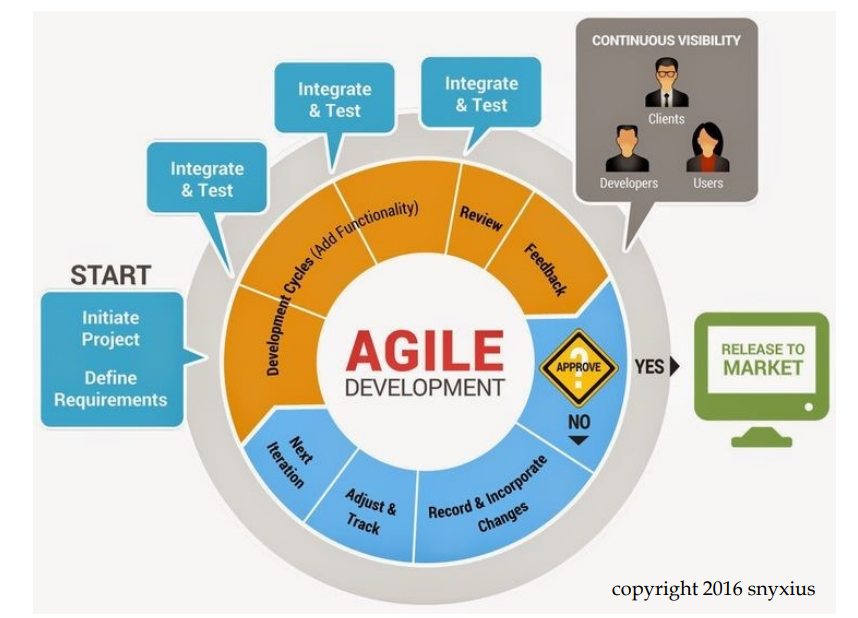

애자일 프로세스 (Agile Process)

• 특징
  • 짧은 릴리즈와 반복
  • 점증적 설계
  • 사용자 참여
  • 문서 최소화
  • 비공식적 커뮤니케이션
  • 요구와 환경의 변화를 가정

익스트림 프로그래밍 (eXtreme Pragramming)

• 애자일 방법론 중 하나

1. Planning : 요구사항을 작은 요소로 분할
2. Analysis
3. Design
4. Execution : Coding, Testing
5. Wrapping : small release, process improvement
6. Closure : launch

스크럼 (Scrum)

• 조직적으로 애자일 방법론을 적용

• 구성 요소

  • 백로그 (Backlog) : 할 일 목록
  • 스프린트 (Sprint) : Iteration을 의미, 1~4주의 기간
  • 스크럼 회의 : 매일 15분간 진도 확인 회의
  • 리뷰 : 스프린트 종료 후 구현된 산출물을 리뷰
  • 스프린트 회고 : 방법론 자체에 대한 리뷰 수행

프로세스 모델 선정

• 일반적인 구축 : 폭포수 모델
• 대규모 재구축 : 점증적 모델, 나선형 모델
• 임베디드 시스템 : 점증적 모델
• 프로젝트 타당성 검토 : 프로토타입 모델, 나선형 모델
• 연구형 개발 : 프로토타입 모델, 나선형 모델
• 소규모 : 애자일 프로세스

프로세스 활동

• Software speicification

  • Feasibility study(타당성 조사)
  • Requirements elicitation and analysis(요구사항 도출 및 분석)
  • Requirements specification(요구사항 명세)
  • Requirements validation(요구사항 검증)

• Software deisgn and implementation

  • Architectureal design
  • Interface design
  • Component design
  • Data structure design
  • Algorithm design

• Software validation

  • Vertification and validation (V&V) : 시스템이 요구사항을 충족한다는 것을 보여주기 위한 활동
    • Component or unit testing
    • System testing
    • Acceptance testing

• Software evolution

  • 변화하는 비즈니스 환경에 따라 요구사항이 변화함에 따라 소프트웨어 진화하고 변화해야 한다

3장 프로젝트 관리

프로젝트 관리 활동

• 제안서 작성
• 프로젝트 계획 및 스케줄링
• 프로젝트 비용 계획
• 프로젝트 모니터링 및 검토
• 인력 선발 및 평가
• 보고서 작성 및 프레젠테이션

프로젝트 개발 노력 추정

• 프로젝트 요소
  • 문제의 복잡도, 시스템의 크기, 시스템 신뢰도
• 자원 요소
  • 인적 자원, H/W 자원, S/W 자원
• 생산성 요소
  • 개발자 능력, 개발 방법론

기능 점수 모델 (UFP: Unadjusted Function Point) 산정

• 5가지 소프트웨어 구성 요소별 기능 점수 가중치 부여
  • 외부 입력, 외부 출력, 외부 질의
  • 내부 논리 파일, 외부 인터페이스 파일

기능 점수 모델 (VAF: Value Adjustment Factor) 산정

• 14가지 기술적 분야에 대한 복잡도를 고려하여 0~5 점수 부여

기능 점수 모델 (AFP: Adjusted Function Point) 산정

• AFP = UFP * VAF

객체 점수 모델

• Cc(Class Complexity): 클래스의 개수 추정
• Wi: 사용자 입력의 종류 분류, 가중치 부여
• 최종 클래스 개수(TCc) = Cc(Wi+1)
• Effort = TCc X MD(클래스 1개 개발하는데 소요되는 생산성 추정 값)

프로젝트 일정 관리

• Action: 프로젝트에서의 활동
• Milestones(이정표): 프로젝트에서의 중요한 시점
• Deliverables(납품물)

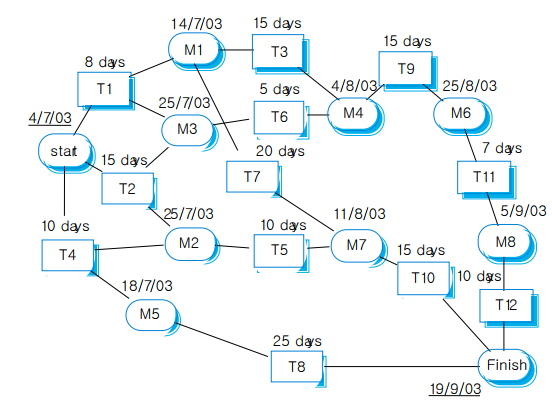

PERT/CPM 차트

• 임계 경로

  Pert Chart에서 소요 기간이 가장 긴 경로
  -> 프로젝트 완료까지 필요한 최소 시간

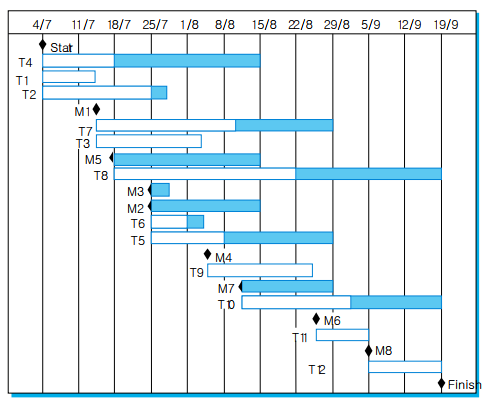

간트(Gantt) 차트

• 가로축: 시간
• 세로축: 작업
• 마일스톤: 마름모 표시
• 파란색 막대: 여유시간

애자일 일정 계획

• 스토리카드 단위의 일정 계획

프로젝트 인적 자원 관리

계층형 팀

• 초보자와 경험자를 분리
• 장점 : 소프트웨어가 크고 구조가 계층적으로 잘 나누어진 경우에 적합
• 단점 : 기술 인력이 관리, 의사 전달 경로가 김

Egoless 팀

• 민주주의 방식, 구성원이 동등한 책임과 권환
• 장점 : 의사 교류 활발, 복잡한 장기 프로젝트에 적합
• 단점 : 책임이 불명확, 느린 의사결정, 대규모 프로젝트에 부적합

책임 프로그래머 팀의 구성

• 작은 팀으로 구성, 책임 프로그래머가 통제
• 책임 프로그래머, 프로그램 사서, 보조 프로그래머, 프로그래머로 구성
• 장점 : 의사 결정이 빠름, 소규모 프로젝트에 적합
• 단점 : 한 사람의 능력과 경험이 프로젝트의 성패 좌우

프로젝트 위험 관리

• 위험 종류
  • 프로젝트 위험, 제품 위험, 비즈니스 위험
• 위험 관리 프로젝트
  1. 위험 식별
  2. 위험 분석
  3. 위험 대처 계획 수립
  4. 위험 모니터링

위험 대처 계획 수립

• 회피 전략: 위험이 발생할 확률을 줄임
• 최소화 전략: 위험의 영향을 줄임
• 비상 계획: 위험이 발생할 경우 대처 방법

4장 요구사항 개발 및 정의

요구사항 분석과정

• 도메인 분석 -> 요구사항 추출 -> 분석 및 명세화 -> 검토

도메인 분석

소프트웨어 엔지니어가 문제를 더 잘 이해하기 위하여 도메인에 대하여 알아가는 과정

• 도메인: 소프트웨어를 사용할 것으로 예상되는 고객이 일하는 분야의 비즈니스나 기술
• 도매인 분석의 이점
  • 빠른 개발, 더 좋은 시스템 구축 가능, 확장 예견

문제 정의와 범위 설정

• 문제 정의서
  • 문제 정의 범위
  • 시스템에 포함되어야 할 기능 결정

요구사항 추출

• 요구사항 추출 방법
  • 관찰, 인터뷰, 브레인스토밍, 프로토타이핑, 유스케이스 분석

관찰

• 사용자를 관찰, 시간이 많이 소요된다

인터뷰

• 문제에 대해 최소한의 허용 가능한 솔루션이 무엇인지 질문
• 다이어그램 작성을 요구

브레인스토밍

• 관련자 모두가 참여
• JAD(Joint Application Development)
  • 최종 사용자와 개발자가 시스템 개발 논의

프로토타이핑

• paper prototype: 가장 단순한 형태
• mock-up of the UI : 가장 흔한 형태

요구사항 문서 구성

• 환경 및 시스템 모델
• 기능적 요구사항
• 비기능적 요구사항 : 성능, 효율 등

5장 유스케이스 모델링

유스케이스

시스템이 actor에게 관찰 가능한 가치의 결과를 생산하기 위해 수행하는 일련의 행동 및 그 변형들의 집합

• 유스케이스는 완전한 기능을 명세한다
• 시나리오 : 특정한 목표를 달성하기 위해 수행되는 일련의 행동이나 집합

유스케이스 다이어그램

• 시스템, 액터, 유스케이스를 포함
• 시스템 : 개발될 시스템의 경계
• 액터 : 시스템과 상호작용할 때 외부 에이전트가 수행하는 역할
• 유스케이스
  • 항상 액터에 의해 개시됨
  • 액터에게 가치를 제공
  • 완전한 설명이어야 함

유스케이스 간의 관계

• 포함 관계
  • 다수의 유스케이스가 공통된 행동을 수행하는 경우, 포함시킬 수 있다.
• 확장 관계
  • 한 유스케이스의 확장 지점에 액션을 추가하여 다른 유스케이스로 확장

유스케이스 검증

• 검증: 구현을 테스트
• 확인: 사용자의 요구를 충족시키는가?
• 워크쓰루: 액터와 시스템의 역할극

유스케이스 실현

• 유스케이스는 collaboration으로 실현

6장 클래스 모델링

UML

• Unified Modeling Language

• 객체지향 소프트웨어를 모델링하기 위한 표준 그래픽 언어

• 클래스

  • 사각형으로 표현
  • 이름, 속성, 오퍼레이션 표시

• 속성

• 오퍼레이션

  • getter(), setter()
  • operation signature의 표현

    1+ digit(n:int)


• 가시성

  • public(+), private(-), protected(#)

• 연관관계

  • 관계이름: 동사, 동사구
  • 다중성: 관계 사이에 개입하는 인스턴스 개수
    • 0..1: 선택적 관계
    • 1..*: 1개 또는 그 이상
    • 3..5: 3개에서 5개까지
    • One-to-one
    • Many-to-many
    • One-to-many
  • 역할 이름: 역할, 링크 양 옆에 표시
  • 방향성 : 연관관계는 기본적으로 양방향성, 단방향으로 제한 가능

• 전체/부분 관계 (Aggregation)

  • 전체 객체가 부분 객체를 포함
  • 흰색 다이아몬드로 표시
  • Composition 관계
    • aggregation이 강한 관계
    • 전체가 소멸되면 부품도 소멸됨
    • 검은 다이아몬드로 표시
  • 일반화 관계 (Generalization)
    • 일반화: 두 가지 이상의 클래스의 공통 요소를 일반화
    • 상세화(specialization): 수퍼클래스를 서브클래스로 구체화
  • 추상클래스
    • (abstract)로 표시
    • 추상 오퍼레이션: 구현이 없는 오퍼레이션
  • 인터페이스
    • <<interface>>로 표시
  • Notes = 주석

  OCL (Object Constraint Language)

  • 소프트웨어의 모듈의 제약사항을 정형적으로 나타내도록 설계된 명세 영어

7장 동적 모델링

동적 모델링

시스템의 기능을 만족시키기 위해 각 빌딩 블록이 어떻게 상호작용하는지를 표현

• 표현방법 : 시퀀스 다이어그램, 상태 다이어그램, 활동 다이어그램

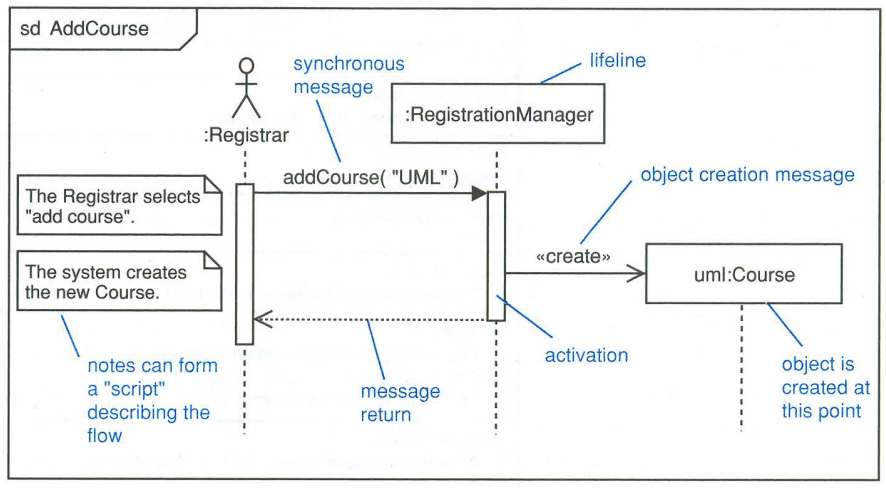

시퀀스 다이어그램

시스템의 동적인 측면을 모델링하기 위해 사용

• 객체, 액터, 메시지(액터 -> 객체)로 구성
• 수직 축은 시간 흐름
• 액터를 왼쪽에 표시
• 객체마다 life line을 그림
• activation box : 객체의 활성화를 표현
• 메시지는 activation box 사이에 화살표로 표시
• 객체가 소멸된 이후에는 라이프라인이 중지되며 ‘X’로 표시
• opt(if), alt(switch), loop(for)

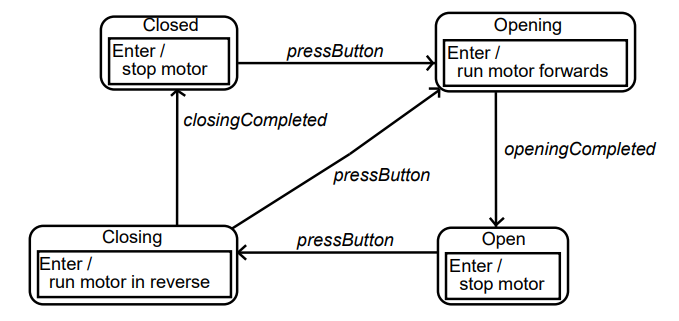

상태 다이어그램

시스템 전체, 시스템의 일부, 개별 객체에 대한 동작을 기술하기 위한 목적

• 상태 다이어그램이 내부에 내장 가능
• 이때, 내부 다이어그램의 상태를 substate(서브상태)라고 함

상태

주어진 시점에 시스템은 어떤 상태에 있음

• 표현
  • 상태 : 둥근 사각형 안에 상태 이름을 표시하여 나타냄
  • 시작 상태 : 검은 원
  • 종료 상태 : 원 안에 원

트랜지션

이벤트 발생으로 인한 상태 변화 (즉시 일어남이 원칙)

• 트랜지션 위에는 상태 변화를 일으키는 이벤트를 표시
• 표현 : 화살표로 표시
• 종류 : 경과 시간 표시 트랜지션, 조건 표시 트랜지션

액티비티

시스템이 어떤 상태에 있을 때 수행하는 행위

• 인터럽트 가능
• 표현 : 상태 내부에 사각형 박스로 표시

액션

시간 경과 없이 즉시 일어날 수 있는 동작

• 표현 : Enter/action, Exit/action, event/action

액티비티 다이어그램

객체나 컴포넌트가 수행하는 작업의 흐름을 이해, 유스케이스 사이의 관계와 상호작용을 표현하기 위해 사용

• 상태 다이어그램과 유사

• 병행 액티비티를 표현할 수 있다

• 표현

  • activity : 모서리가 둥근 사각형
  • transition(가드 컨디션, 전송-절, 액션표현) : 화살표
  • decision point : 다이아몬드

병행 처리 표현

• Fork
  • 단일 입력 트랜지션과 다수 출력 트랜지션
• Rendezvous
  • 다수 입력 트랜지션과 다수 출력 트랜지션
• Join
  • 다수 입력 트랜지션과 단일 출력 트랜지션

Swimlane

• 같은 swimlane에 있는 액티비티들은 동일한 클래스와 관련된 것

동적 다이어그램의 구현

아키텍처 설계

설계 원리 2 : 응집력을 높이기

2. 응집력 향상 (응집력이 높은 순)

• 기능적 응집도 : 특정 결과를 계산하기 위한 코드만 존재
  • 이해하기 쉬움, 재사용성 높음, 대체 가능성 높음 -> 유지보수성 높음
• 계층적 응집도 : 연관 기능 같은 계층
  • 예) Application(상), DB system(하)
• 순차적 응집도 : 이전 프로시저 출력 -> 다음 프로시저의 입력
• 교환적 응집도 : 동일한 입력을 사용하는 프로시저들의 집합
• 절차적 응집도 : 차례로 수행되는 프로시저를 모음
• 시간적 응집도 : 같은 시점에 수행될 연산을 모음
• 실용적 응집도 : 다른 응집 단위에 배치할 수 없는 프로시저들의 집합

설계 원리 3 : 결합력을 낮추기

• 내용 결합 : 타 컴포넌트의 내부 데이터를 비밀리에 수정
  • 방지책 : 캡슐화
• 공통 결합 : 전역 변수 사용 시 항상 발생
• 제어 결합 : 플래그, 커맨드 이용 -> 타 프로시저 호출하여 제어
  • 방지책 : operation의 다형성 사용, look-up table 사용
• 스탬프 결합 : 타 클래스를 매개변수로 사용
• 자료 결합 : 매개변수가 기본 자료형 또는 단순 라이브러리 클래스
• 루틴 호출 집합 : 하나의 루틴(메소드)가 다른 루틴 호출
• 타입 사용 결합 : 타 모듈에서 정의한 자료형 사용
• 포함 결합 : import & include
• 외부 결합 : 운영체제, 공유 라이브러리, 하드웨어 의존
  • 방지책 : 의존성 코드 줄이기, facade 설계 패턴 사용

아키텍처 패턴

1. 계층구조 스타일 : 각 서브시스템이 하나의 계층이 되어 하위층이 제공하는 서비스를 사용
2. 클라이언트-서버 스타일
3. 브로커 스타일 : 여러 노드에 소프트웨어 시스템을 투명하게 분산
4. 트랜잭션 처리 스타일 : 연속적인 입력을 하나씩 읽어 트랜잭션으로 명시
   • 트랜잭션 : 시스템에 저장된 데이터에 변경을 가하는 명령들의 집합
5. 파이프 필터 스타일 : 비교적 단순한 형태의 데이터 스트림이 프로세스에 차례로 전달되어 처리되는 구조
6. MVC 스타일 : Model, View, Controller로 구성

클래스 설계 원칙

• 단일 책임의 원칙 (SRP: Single Responsibility Principle)
  • 클래스는 한가지 종류의 책임만 가져야 한다
  • 객체는 약한 결합력, 강한 응집력을 실현
• 개방-폐쇄의 원칙 (OCP: Open-Closed Principle)
  • 확장에 대해서는 open, 변경에 대해서는 close
  • 모듈을 자체를 변경하지 않고도 그 모듈을 둘러싼 환경을 바꿀 수 있어야 한다
• 인터페이스 분리의 원칙 (ISP: Interface Segregation Principle)
  • 클라이언트는 자신이 사용하지 않는 메소드와 의존 관계를 갖지 않아야 한다
• 리스코프 교체원칙 (LSP: Liskov Substitution Principle)
  • 자식 타입은 언제나 부모 타입을 대체할 수 있어야 함
• 의존 관계 역전의 원칙 (DIP: Dependency Inversion Principle)
  • 클라이언트는 구체적 클래스가 아닌 인터페이스나 추상 클래스에 의존해야 한다

9장 디자인 패턴

생성 패턴

Factory pattern

• 객체 생성을 위해 인터페이스를 정의
• 자식 객체 중 어떤 것이 필요한지 실행 시간까지 알 수 없을때 사용

Abstract Factory pattern

• 구체적인 클래스를 명시하지 않고 그 객체와 연관되는 객체 그룹을 생성하는 인터페이스 제공

Prototype pattern

• 객체를 사용할 때 다시 생성하지 않고 복사해서 사용
• 클론 메소드 : 객체를 복사하는 메소드

구조 패턴

Composite pattern

• 객체의 트리를 나타내는데 사용
• 기본 클래스와 이를 포함하는 컨테이너 클래스를 재귀적인 형태로 표현

Decorator pattern

• 런타임에 객체의 기능을 추가하기 위해 사용
• 객체 생성 없이 개별 객체에 데코레이터를 이용하여 동작을 첨부 가능

Adapter pattern

• 애플리케이션의 기능을 외부에서 필요한 형태로 수정하여 사용하기 위해 사용
• 원하는 인터페이스를 추상 클래스로 정의

Facade pattern

• 시스템을 구성하는 많은 기능의 간단한 입구 역할 제공
• 사용하려는 클래스 중 특정 클래스를 인터페이스로 정의

Proxy pattern

• 복잡하거나 생성이 오래걸리는 객체를 좀 더 간단한 객체로 표현
• 특정 객체에 접근을 조절하기 위하여 대리자를 세움

행위 패턴

Observer pattern

• 정보 제공자와 이용자 사이의 연관을 관리하는 패턴
• 단일 객체가 영향 받는 객체 집합에 대하여 같은 이름의 메소드를 호출

Mediator pattern

• 관련된 객체 사이에 레퍼런스를 피하고자 할 경우 사용
• 여러 객체가 서로 메시지를 주고 받는 행위를 특정 객체 안에 캡슐화

책임 체인 pattern

• 사용자가 작업을 어떤 객체에게 맡길지 모를때 사용
• 작업을 수행하는 객체를 체인처럼 엮어 놓았다가 외부의 요청이 있으면 체인에 넘김

Command pattern

• 처리를 담당할 객체를 처리 박스에 요청하여 처리하는 패턴
• 커맨드 클래스 안에 명령을 캡슐화하여 넣음

State pattern

• 객체의 상태에 따라 구체적인 행위가 달라지는 경우에 적용
• 상태를 객체로 만들고 상태 클래스 안에 정적 변수로 저장

소프트웨어 테스트

• Test Driver : 간단히 구동하도록 작성된 프로그램
• Test Stub : 테스트 대상 컴포넌트에 의해 호출되는 컴포넌트를 시뮬레이션 한것
• IUT (Implementation Under Test)

Black Box 테스트 기법

• 주어진 명세로부터 테스트 케이스 유도

동등 분할

• 동치 클래스 결정
  • 입력 값 영역 또는 출력 값 영역을 독립적인 집합으로 나눔
• 테스트 케이스 선정
  • 집합의 원소 중 대표값 하나를 선택
• 동등 분할 클래스
  • 유효한 입력 데이터와 유효하지 않은 입력 데이터를 구분
• 예) 식료품의 무게는 0부터 5000 사이의 값을 갖는 숫자이다
• Black Box 테스트 기법

경계 값 분석

• 동등분할의 경계부분에 해당하는 경계 값을 테스트 케이스로 선택하는 기법
• 유효 경계 값, 비유효 경계 값을 선택
• 결함 발견 율이 높고, 적용하기 쉽다

White Box 테스트 기법

• 소프트웨어나 시스템의 코드와 구조를 중심으로 테스트
• 컴포넌트 레벨의 구조는 구문, 결정, 분기문 등 코드 그 자체
• Coverage : 시스템 또는 소프트웨어의 구조가 Test suite에 의해 테스트 되는 정도

구문 테스팅과 커버러지

• 테스트케이스에 의해 실행된 구문이 몇 퍼센트인지 측정하는 것
• 제어 흐름 그래프 생성 (순차 구조, 선택 구조, 반복 구조) $$ coverage = \frac{covered\ stmt}{(total\ stmt - unreachable\ stmt)} $$

결정 테스팅과 커버리지

• 실행된 결정 포인트의 outcome이 몇 퍼센트인지 측정하고 평가
• “참"과 “거짓"의 모든 값을 가지면 100% 커버한다고 판다

조건 테스팅과 커버리지

• 결정 포인트 내에 있는 각각의 개별조건식이 “참"과 “거짓"의 모든 값을 가지는지 테스트
• 개별 조건식이 참 거짓을 가진다고해서 전체 조건식이 항상 참 거짓을 가지는 것은 아님

다중 조건 커버리지

• 결정 포인트 내에 있는 모든 개별 조건식의 모든 가능한 논리적인 조합을 고려하여 테스트
• 입력 조건이 2개이면 TF, FT, FF, TT 4개의 테스트 케이스 필요

테스트 종류

단위 테스트 (Unit Test)

• 프로그램의 기본 단위인 모듈에 대한 테스트
• 주로 화이트 박스 테스트를 이용

통합 테스트 (Integration Test)

• 모듈 통합 과정에서 수행하는 테스트
• 통합 과정에서 발생할 수 있는 오류를 확인

시스템 테스트 (System Test)

• 기능 테스트, 비기능 테스트

인수 테스트 (Acceptance Test)

• 요구대로 잘 작동하는지 고객과 함께 확인하는 테스트

대형 시스템 테스트 전략

• 빅뱅 테스트 : 전체 시스템을 하나의 단위로 테스트
• 점진적 테스트 : 시스템을 단계적으로 테스트
  • 하향식 테스트
  • 상향식 테스트
  • 샌드위치 테스트
